Jednovalcový hydraulický kužeľový drvič série GP

Hongxu Machinery Co., Ltd., profesionálny výrobca zariadení na spracovanie pevných materiálov, hrdo predstavuje náš jednovalcový hydraulický kužeľový drvič série GP. Táto séria drvičov dokáže spracovať tvrdé materiály ako je žula, je vhodná na sekundárne až kvartérne drvenie a umožňuje viackomorové prepínanie výmenou opotrebiteľných dielov. Jednoduchá je aj údržba. Vďaka komplexnému popredajnému servisu spoločnosti Hongxu Machinery táto séria drvičov zaisťuje stabilnú a efektívnu prevádzku pre stredne veľké až veľké podniky na ťažbu piesku.

Odoslať dopyt

Popis produktu

Jednovalcový hydraulický kužeľový drvič série GP využíva ako zdroj energie elektromotor. Na prenos výkonu využíva horizontálny hriadeľ a ozubené kolesá, ktoré poháňajú excentrickú objímku k otáčaniu. Potom táto rotácia spôsobí, že drviaca stena vykoná excentrický oscilačný pohyb. Počas drviacich operácií dochádza k periodickej zmene vzdialenosti medzi drviacou stenou a stenou čeľuste, čím sa dosahuje nepretržité stláčanie a drvenie tvrdých materiálov, ako je žula, ruda a riečne kamienky, čím sa dokončuje spracovanie zo surovín na hotové výrobky spĺňajúce požiadavky na veľkosť častíc. Zariadenie má modulárny dizajn; tá istá hlavná jednotka môže prepínať medzi rôznymi typmi komôr na hrubé, stredné a jemné drvenie jednoduchou výmenou častí odolných voči opotrebovaniu. Okrem toho je možné výtlačný otvor dynamicky nastavovať hydraulickým tlakom počas chodu zariadenia. V kombinácii s presne opracovanými dielmi odolnými proti opotrebeniu (pri inštalácii nie je potrebné žiadne balenie) to výrazne zjednodušuje prevádzku a údržbu, vďaka čomu je vhodný pre potreby multiprocesného drvenia veľkých a stredných podnikov s pieskom a štrkom a ťažobnými podnikmi.

Technické parametre

model	dutina	Vstupný port (mm)	Maximálna veľkosť častíc krmiva (mm)	Minimálny výtlak materiálu (mm)			Maximálny výboj (mm)			Výkon motora (KW)	Hmotnosť hlavnej jednotky (kg)
model	dutina	Vstupný port (mm)	Maximálna veľkosť častíc krmiva (mm)	mŕtvica	mŕtvica	mŕtvica	mŕtvica	mŕtvica	mŕtvica
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Údaje o výrobnej kapacite v tabuľke sú len orientačné a platia len pre stredne tvrdú žulu s objemovou hmotnosťou 1,6 t/m³, keď je drviaca komora plná. Referenčné výstupy pre iné materiály je možné aproximovať prevodom objemovej hmotnosti.

Rôzne typy komôr a zdvihy majú rôzne použiteľné rozsahy výtlačných otvorov. Nájdite povolenú veľkosť vypúšťacieho otvoru v tabuľke hlavných parametrov a skombinujte ju s referenciou výrobnej kapacity. Maximálny výtlak sa zvýši s opotrebovaním drviacej steny a steny mlecej komory.

Štrukturálna analýza

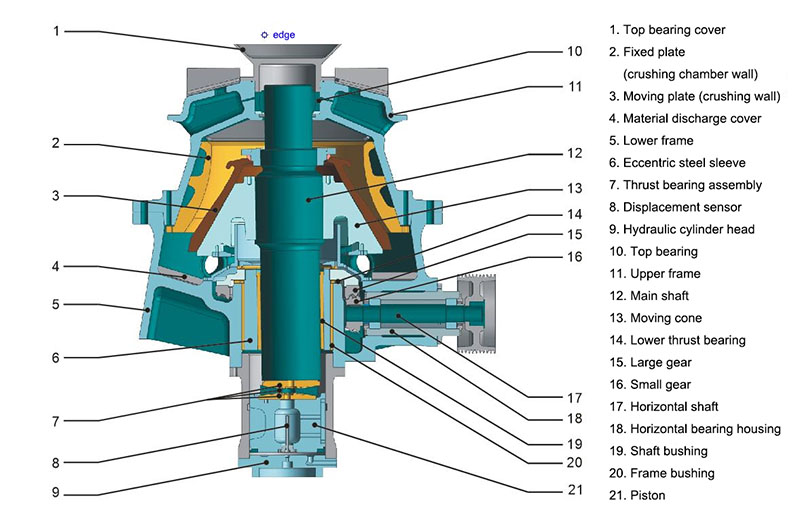

Tento diagram ukazuje štruktúru jednovalcového hydraulického kužeľového drviča série GP, ktorý pozostáva hlavne z horného ložiskového krytu, pevnej dosky (stena čeľuste), pohyblivej dosky (stena drvenia), rámu, excentrickej oceľovej objímky, hydraulického systému a komponentov prevodovky.

GP series single-cylinder hydraulic cone crusher

Vlastnosti produktu

1. Viackomorová prispôsobivosť: Rovnaká hlavná jednotka môže prepínať medzi hrubými, strednými a jemnými drviacimi komorami len výmenou dielov odolných voči opotrebovaniu. Pokrýva sekundárne až kvartérne scenáre drvenia a flexibilne zodpovedá rôznym procesným požiadavkám.

2.Vynikajúci tvar častíc hotového výrobku: Drvič má optimalizovanú štruktúru drviacej komory, primeranú frekvenciu drvenia a excentricitu. V kombinácii s princípom vrstveného drvenia produkuje hotové výrobky s jednotnou veľkosťou častíc a pravidelným tvarom častíc, ktoré spĺňajú normy pre vysokokvalitné kamenivo.

3. Vynikajúci kapacitný výkon: Robustný rám podporuje vysokovýkonnú prevádzku a dizajn s veľkou excentricitou ďalej zvyšuje priepustnosť materiálu, čo umožňuje stabilné veľkoobjemové drvenie.

4. Kontrolovateľné celkové náklady: Optimalizovaný dizajn komory a vysokokvalitné diely odolné voči opotrebovaniu znižujú spotrebu ocele jednotky. Režimy vrstveného drvenia a plného podávania zlepšujú využitie zariadenia a efektívne kontrolujú výrobné náklady.

5. Pohodlná a efektívna prevádzka a údržba: Výtlačný otvor drviča podporuje dynamické hydraulické nastavenie. Za chodu drviča si ho jedným tlačidlom nastavíte na ideálny výkon. Jeho časti odolné voči opotrebovaniu sú precízne opracované, takže pri ich inštalácii nemusíte používať výplň. To umožňuje rýchlu výmenu dielov a výrazne znižuje prestoje.

6.Vysoký stupeň automatizácie: Drvič je vybavený riadiacim systémom PLC. Prevádzkové údaje a stav zariadenia sa zobrazujú na dotykovej obrazovke v reálnom čase. Obsluha je jednoduchá a zrozumiteľná. Veľké výrobné linky môžu bežať plne automaticky, čo znižuje potrebu ručnej práce.

Záruka po predaji

Hongxu Machinery ponúka kompletnú popredajnú podporu pre svoj jednovalcový hydraulický kužeľový drvič série GP. Profesionálny tím spoločnosti dokáže rýchlo reagovať na potreby, ako je nastavenie zariadenia a oprava porúch stroja. Tím tiež poskytuje poradenstvo pri výmene dielov odolných voči opotrebovaniu a ponúka pravidelné kontrolné služby. Okrem toho tím optimalizuje parametre zariadenia na základe výrobných podmienok zákazníkov, aby sa zabezpečilo, že zariadenie bude fungovať stabilne a efektívne po dlhú dobu.
